Оборудование в демонстрационном цехе

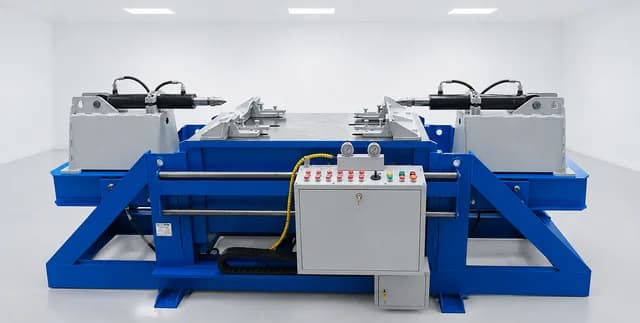

1. Стенд для разборки и сборки электродвигателей ТОД-СРЭД

   Раздел: Испытательное оборудование

   Съём подшипниковых щитов и распрессовка подшипников с вала ротора. Усилие 10 тс, двигатели с высотой центров 112…280 мм.

   Высота центров разбираемого эл. двигателя

   112…280 мм

   Длина ротора разбираемого эл. двигателя

   452…1210 мм

   Усилие съёма

   10 тс

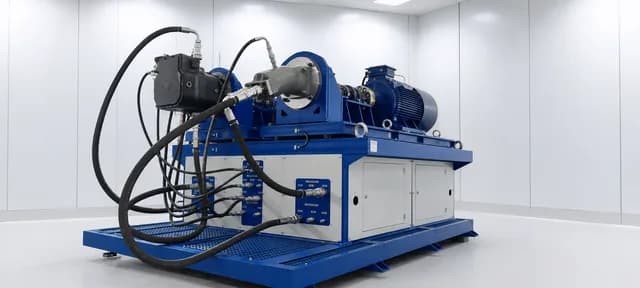

2. Стенд испытания насосов КСИН

   Раздел: Испытательное оборудование

   Комплексный стенд для приемо-сдаточных и периодических испытаний гидроагрегатов: рабочее давление гидросистемы 25 МПа, расход до 230 л/мин.

   Рабочее давление гидросистемы

   25 МПа (250 кгс/см²)

   Максимальный расход в трубопроводе

   230 л/мин

   Максимальная потребляемая мощность, не более

   200 кВт

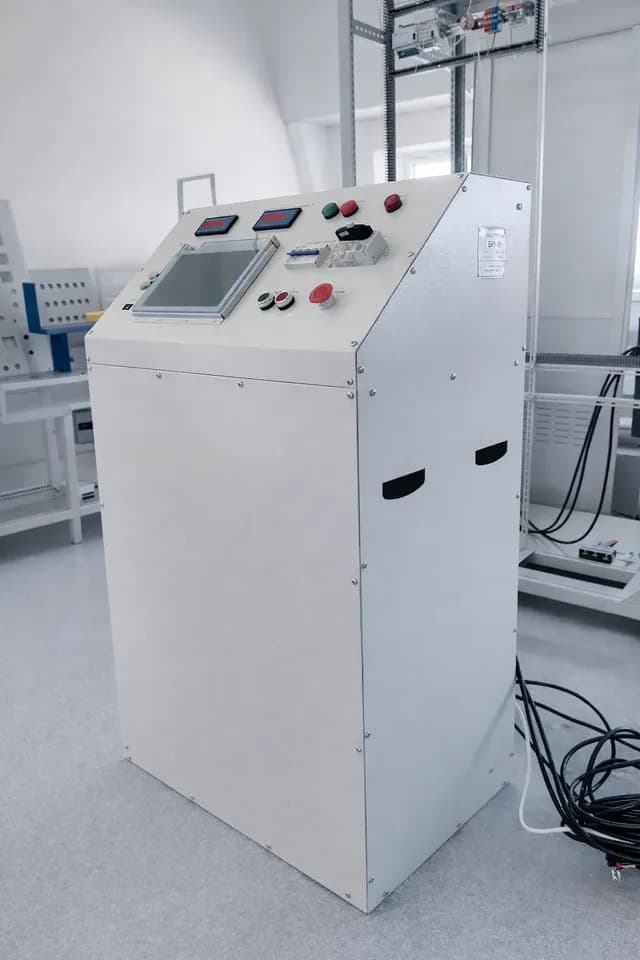

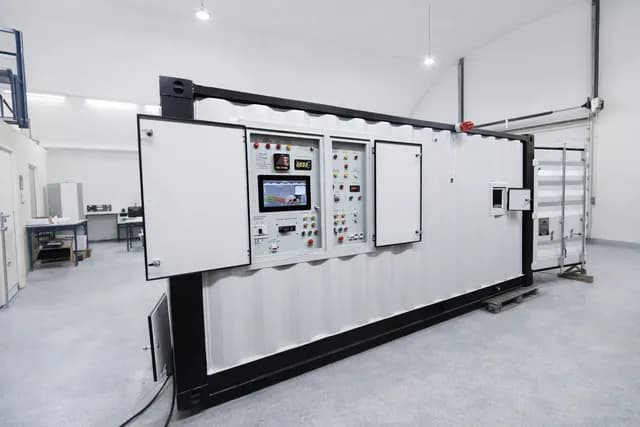

3. ВИУ-К — кабельные испытательные установки

   Раздел: Испытательное оборудование

   Установки для автоматизированных и ручных испытаний кабельной продукции и твёрдых диэлектриков повышенным напряжением промышленной частоты: 5–35 кВ.

   Тип оборудования

   Высоковольтная испытательная установка, кабельная

   Линейка исполнений

   ВИУ-10, ВИУ-10 РЭК, ВИУ-35

   Испытательное напряжение переменного тока

   5–35 кВ

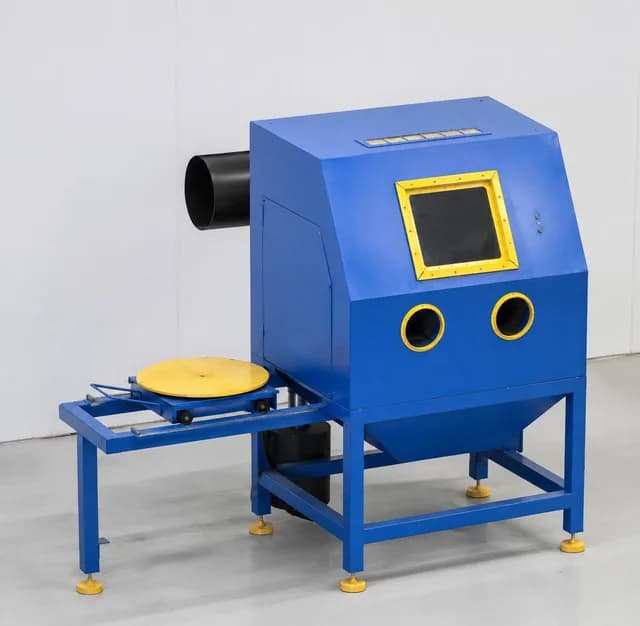

4. Камера обдува с УВП СОТ-КО

   Раздел: Испытательное оборудование

   Камера для ручной обдувки тяговых двигателей и вспомогательных электрических машин сжатым воздухом с очисткой и возвратом воздуха в цех.

   Питание сжатым воздухом

   от цеховой пневмомагистрали давлением не менее 0,65 МПа (6,5 кгс/см²)

   Мощность, потребляемая от сети питания, не более

   3 кВт

   Габаритные размеры камеры по 3D-модели (Д×Ш×В)

   2430×1620×1900 мм

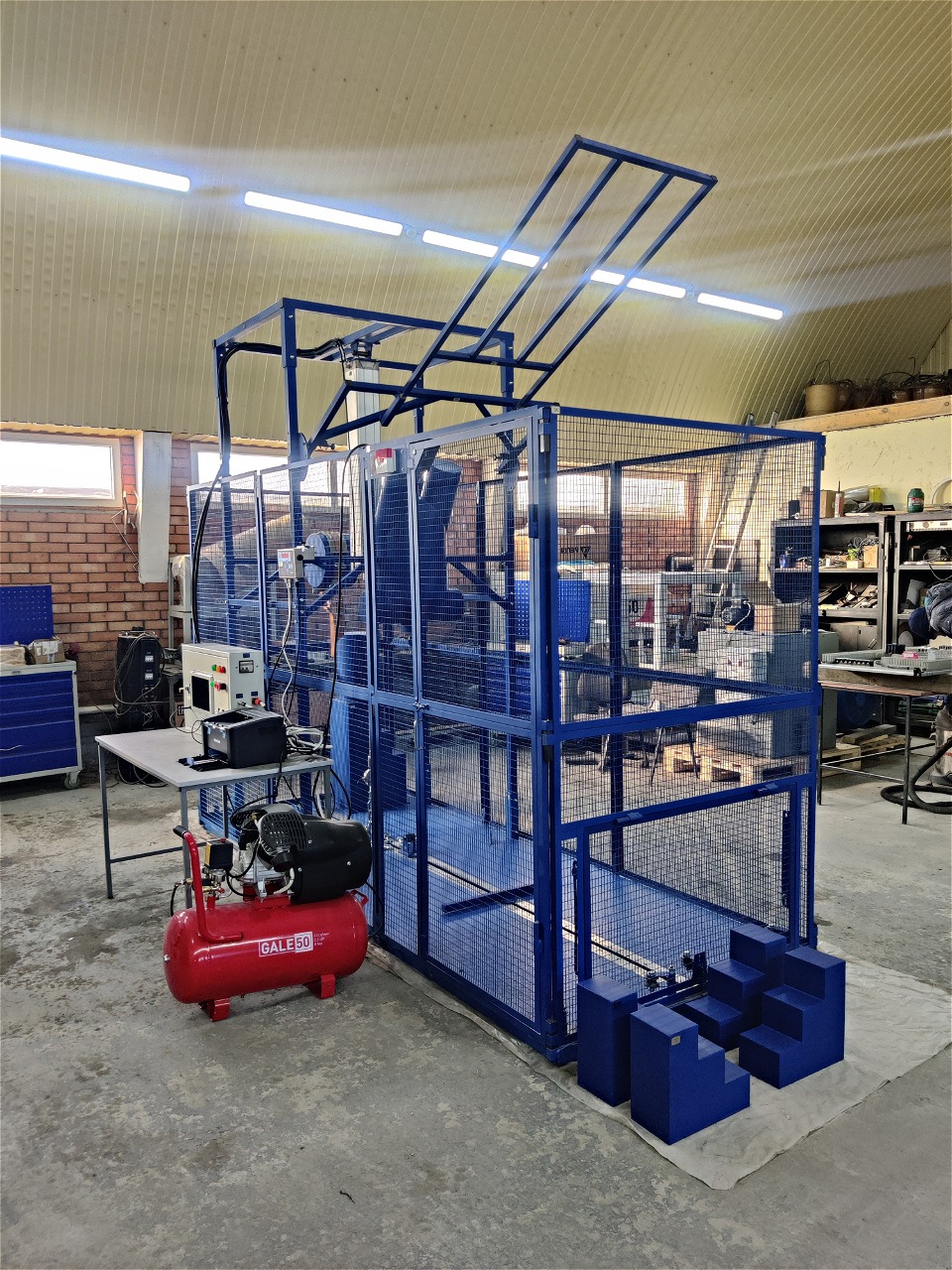

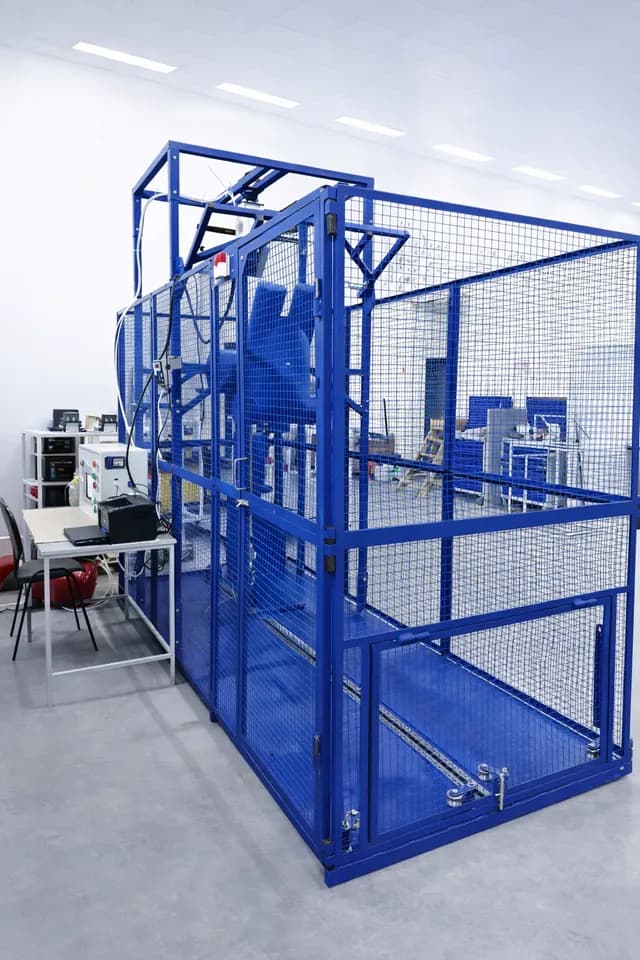

5. СНИМ — стенды механических испытаний

   Раздел: Испытательное оборудование

   Стенды для приёмочных и периодических испытаний средств защиты и снаряжения для работ на высоте: усилие 600–1000 кгс, ручное или автоматическое нагружение.

   Тип оборудования

   Стенд механических испытаний

   Испытательное усилие

   600–1000 кгс (6–10 кН)

   Управление

   Ручное или автоматическое

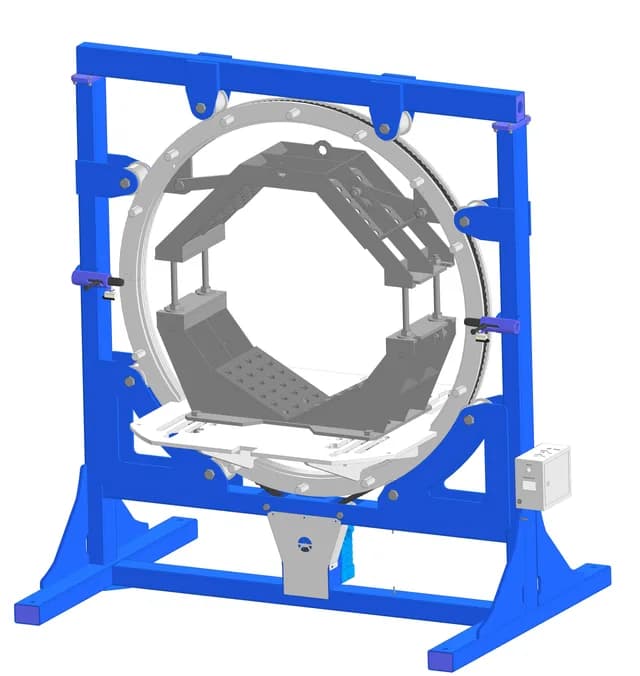

6. Кантователь статоров ТОД-КС

   Раздел: Испытательное оборудование

   Механизированный поворот статоров электродвигателей 12–13 габарита при укладке обмоток: угол кантования 0…360°, грузоподъёмность 3000 кг.

   Высота центров устанавливаемых статоров

   400…630 мм

   Грузоподъёмность

   3000 кг

   Угол кантования

   0…360°

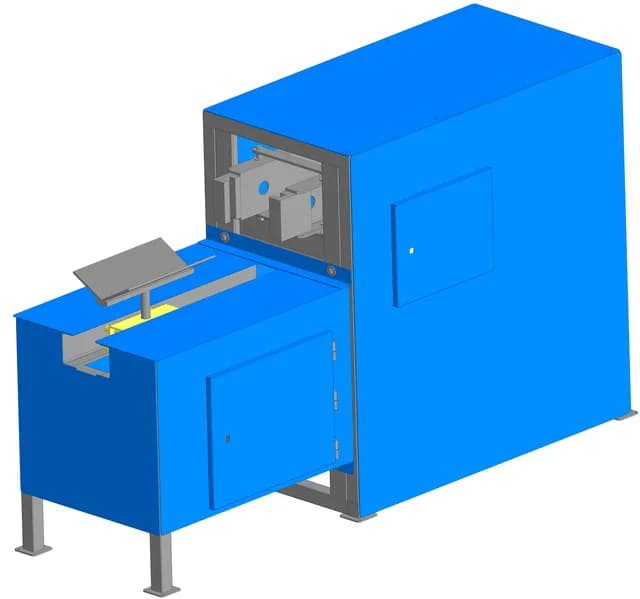

7. Станок для съёма подшипников ТОД-ССП

   Раздел: Испытательное оборудование

   Снятие подшипников с роторов электродвигателей гидравлическим прессом: наружный диаметр снимаемой детали до 180 мм, ход штока 400 мм.

   Привод пресса

   Гидравлический

   Усилие выпрессовки, максимальное

   0,97 кН

   Диаметр наружный снимаемой детали, максимальный

   180 мм

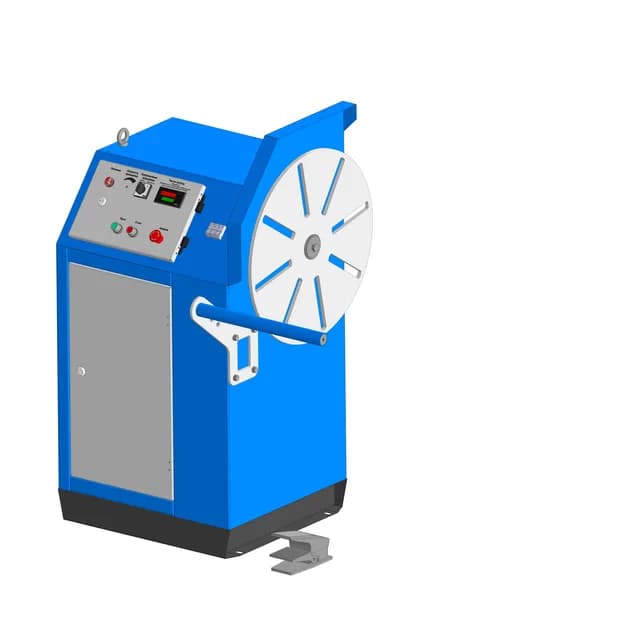

8. Станок намоточный ТОД-СН60

   Раздел: Испытательное оборудование

   Намотка групп секций всыпных обмоток электродвигателей мощностью 0,25…390 кВт: скорость планшайбы 0…60 об/мин, провод 0,5…8,0 мм.

   Скорость вращения планшайбы

   0…60 об/мин

   Диаметр наматываемого провода

   0,5…8,0 мм

   Длина витка

   600…1400 мм

9. Стойка для ремонта роторов ТОД-РР

   Раздел: Испытательное оборудование

   Ремонт якорей и роторов электрических машин: валы диаметром до 2000 мм и длиной до 4000 мм, грузоподъёмность 12 000 кг.

   Наибольший диаметр устанавливаемых валов роторов

   2000 мм

   Наибольшая длина устанавливаемых валов роторов

   4000 мм

   Грузоподъёмность

   12 000 кг

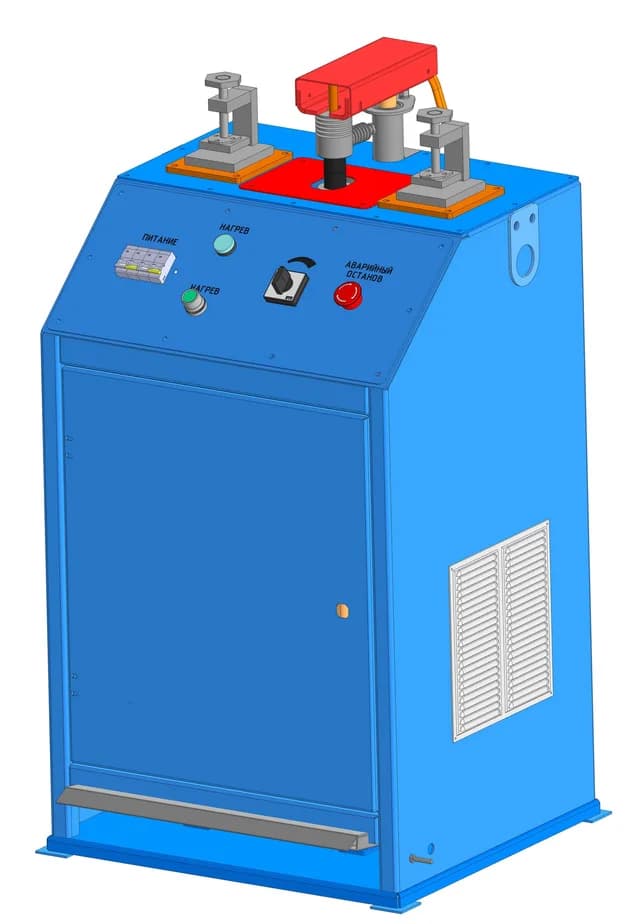

10. Установка для пайки провода ТОД-УПП

    Раздел: Испытательное оборудование

    Пайка медной шины твёрдыми припоями и сварка медных проводов круглого сечения при ремонте электрических машин: ток нагрузки 850 А, провод до 10 мм.

    Ток нагрузки

    850 А

    Максимальный диаметр проводов

    10 мм

    Вторичное (выходное) напряжение

    10 В

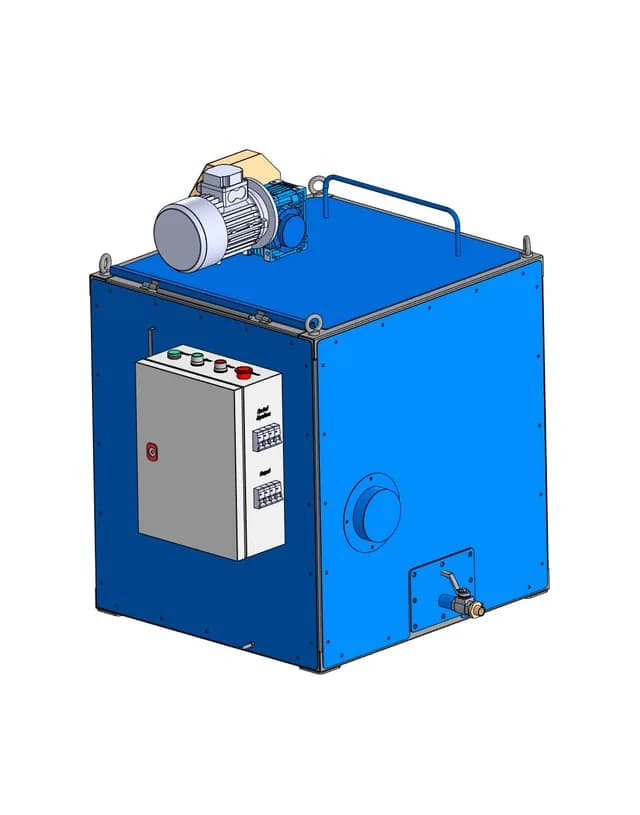

11. Мойка ТОД-М

    Раздел: Испытательное оборудование

    Мойка мелких деталей в подогреваемом моющем растворе вращающимся барабаном: объём раствора 150 дм³, рабочая температура 80…90 °С.

    Объём моющего раствора

    150 дм³

    Рабочая температура раствора

    80…90 °С

    Масса загружаемых изделий, не более

    60 кг

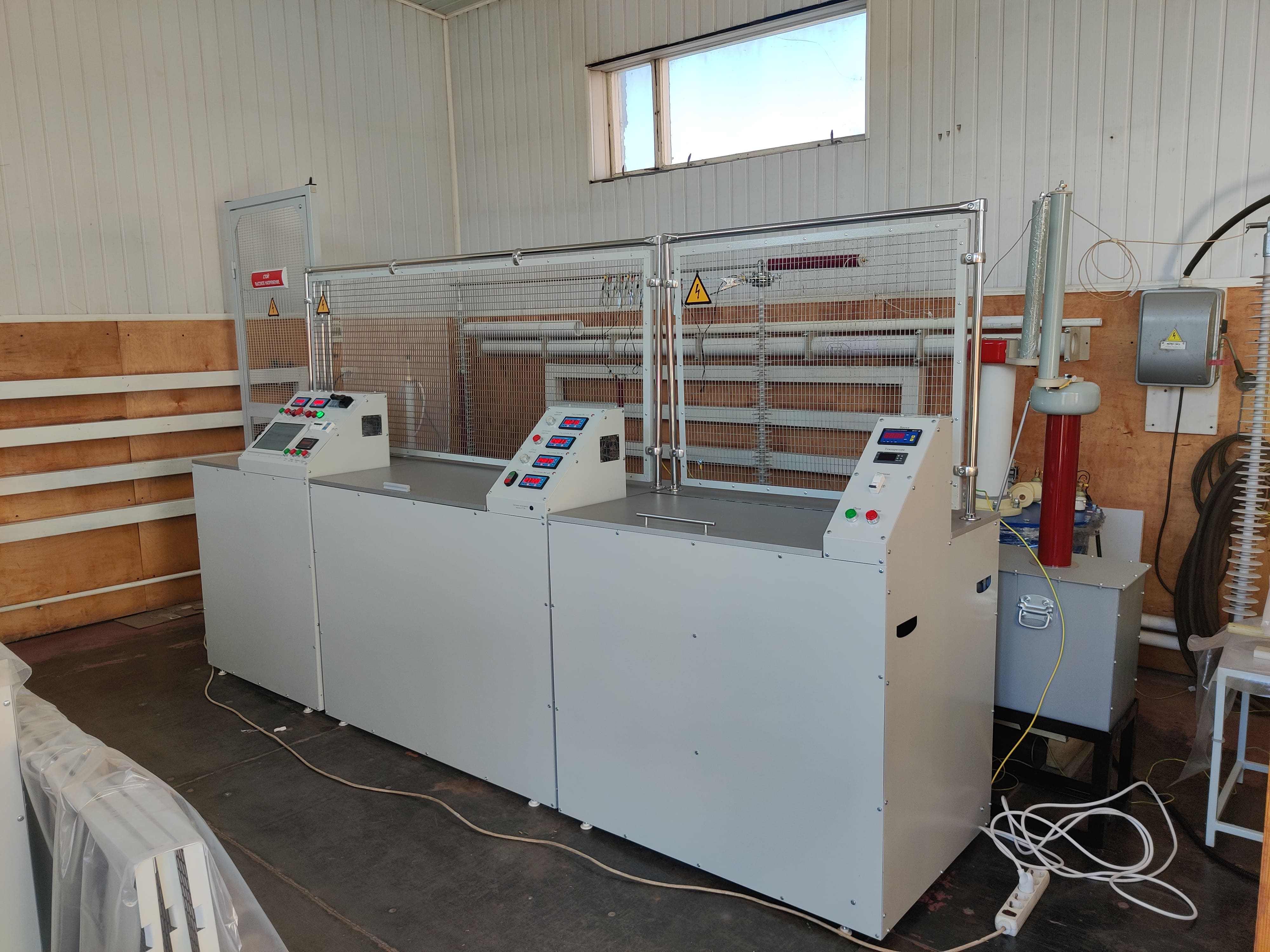

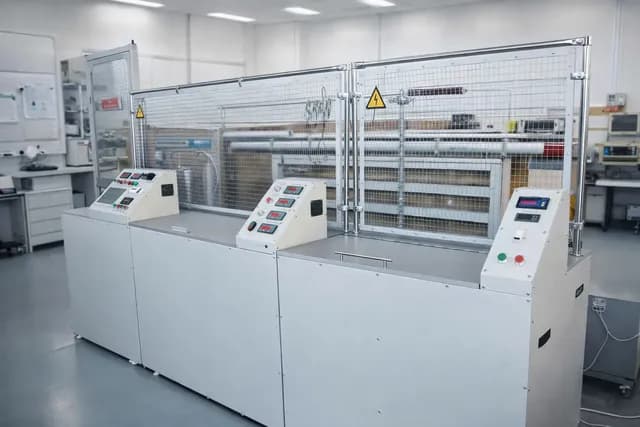

12. Лаборатория испытательная высоковольтная стационарная (ЛИВС)

    Раздел: Испытательное оборудование

    Лаборатория испытательная высоковольтная стационарная (ЛИВС) для периодических и внеочередных испытаний защитных средств: диэлектрических перчаток, бот и галош, инструмента с изолирующими ручками, указателей напряжения, клещей, разрядников, ограничителей перенапряжения и изолирующих штанг.

    Максимальное испытательное напряжение промышленной частоты

    до 100 кВ

    Испытательное выпрямленное напряжение

    от 1 до 60 кВ

    Диапазон измерения токов утечки

    от 0,01 до 20 мА

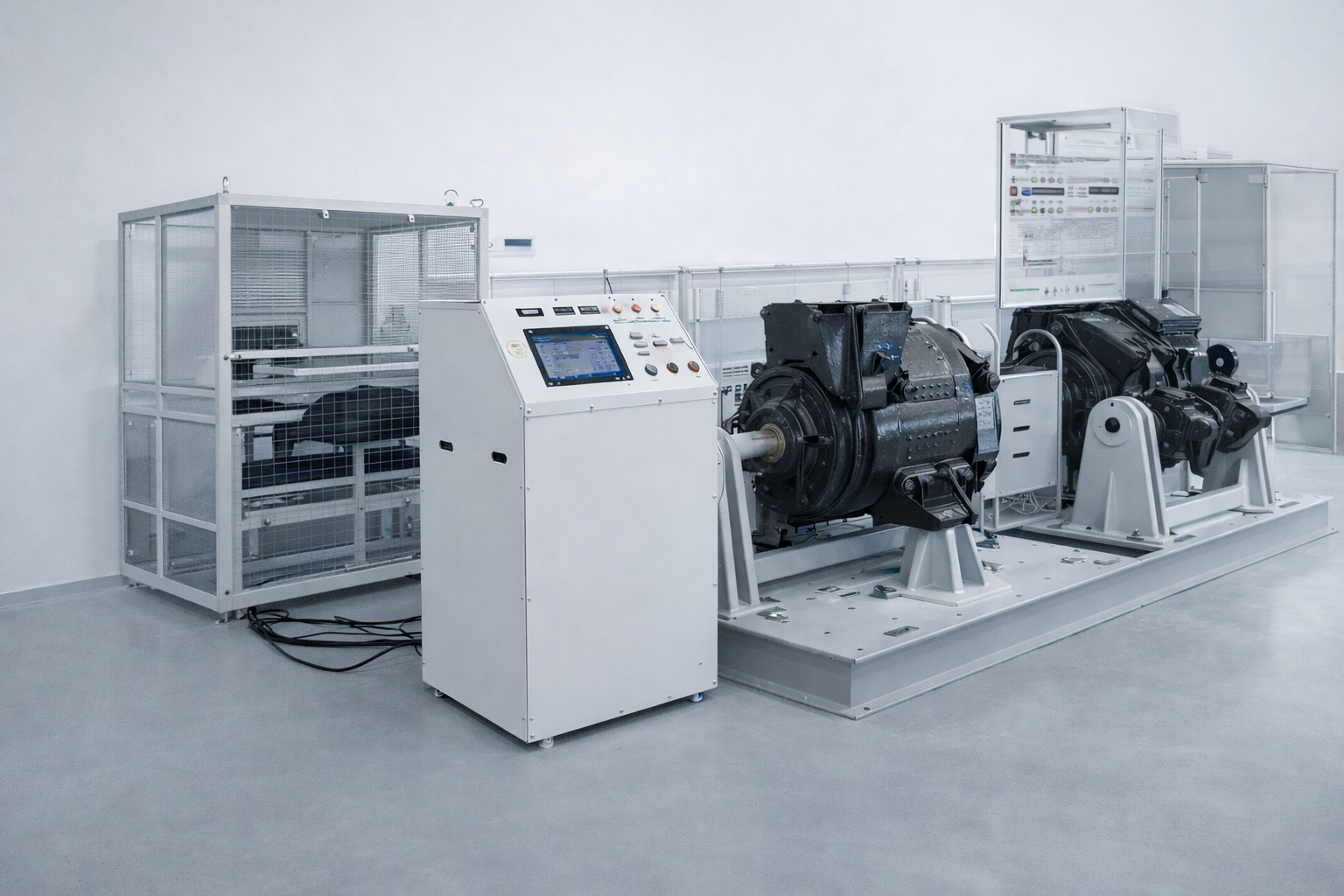

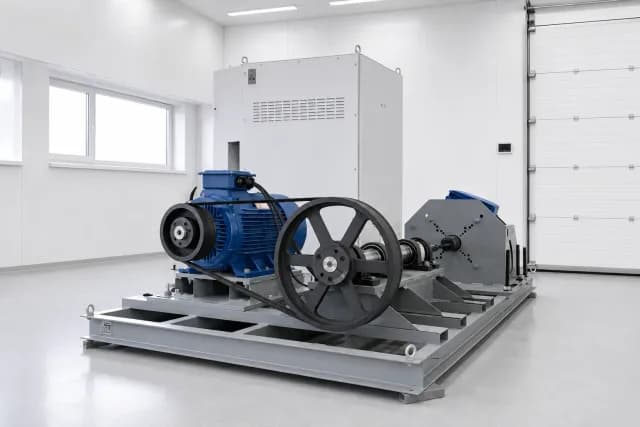

13. Комплексный стенд проверки асинхронных двигателей КСПАД

    Раздел: Испытательное оборудование

    Комплексный стенд для механических и электрических испытаний асинхронных двигателей с короткозамкнутым и фазным ротором мощностью до 160 кВА. Полный цикл испытаний за одно подключение, результаты сохраняются в базе данных. Изготовление по техническому заданию заказчика.

    Мощность испытуемых двигателей

    до 160 кВА (выше — по согласованию)

    Диапазон измерения сопротивления изоляции

    1 кОм – 10 ГОм

    Испытательное напряжение изоляции

    до 4000 В

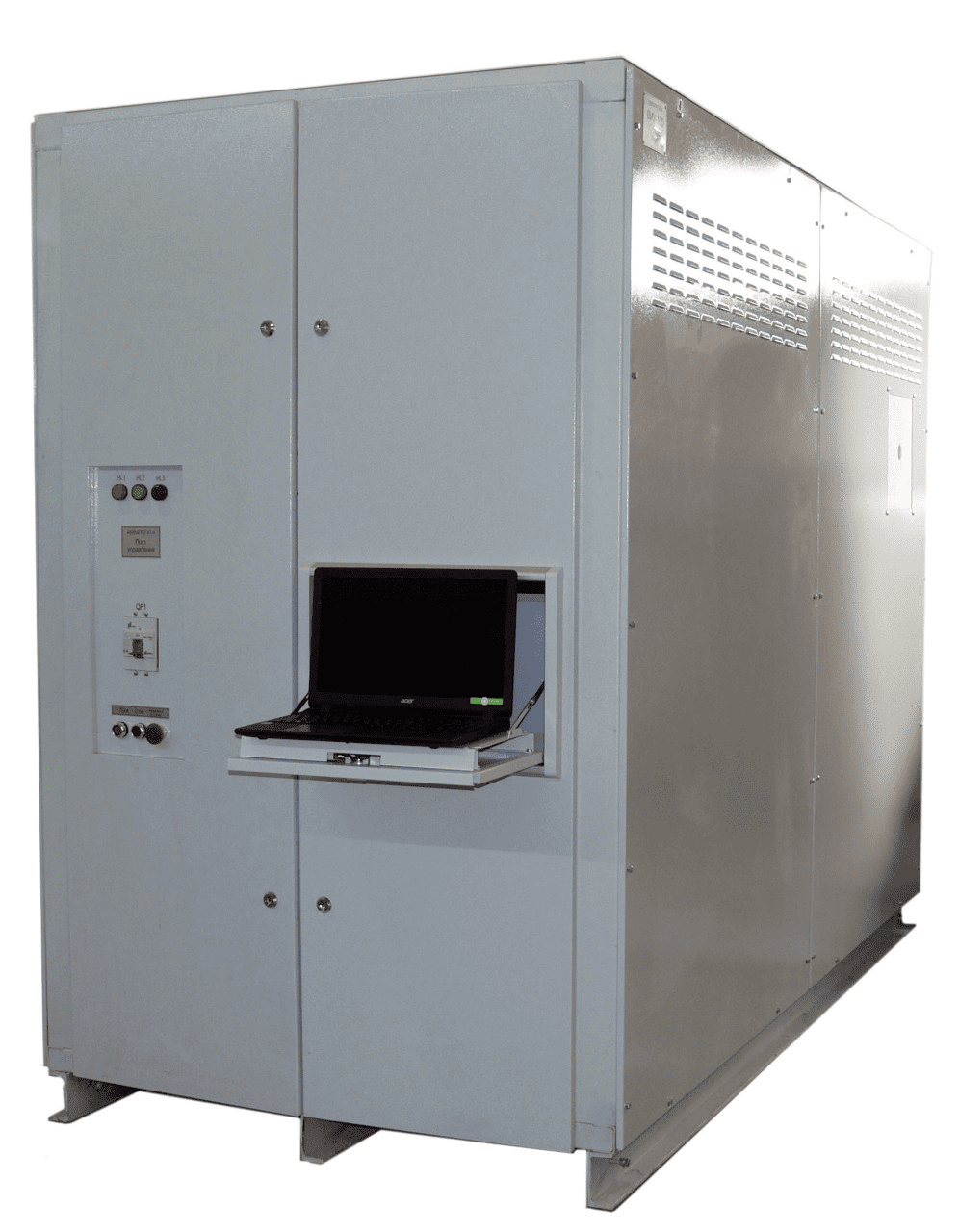

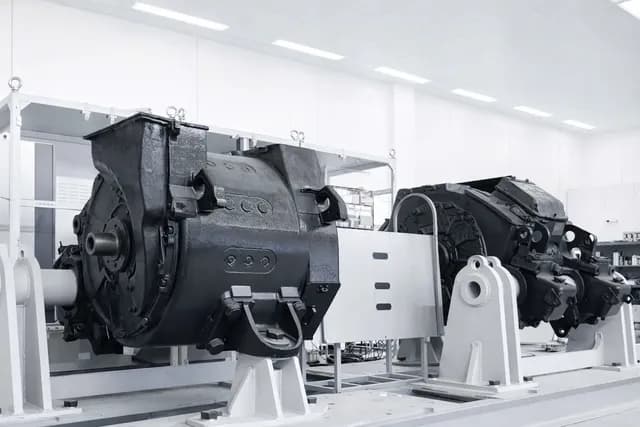

14. Комплексный стенд проверки электрических машин КСПЭМ

    Раздел: Испытательное оборудование

    Комплексный стенд проверки электрических машин КСПЭМ предназначен для испытания электродвигателей. Проведение приёмо-сдаточных испытаний в автоматическом режиме, результаты сохраняются в базе данных и оформляются в виде протокола.

    Мощность асинхронных двигателей

    0,1–2000 кВт

    Мощность двигателей и генераторов постоянного тока

    до 2000 кВт

    Мощность силовых трансформаторов

    100–4000 кВА

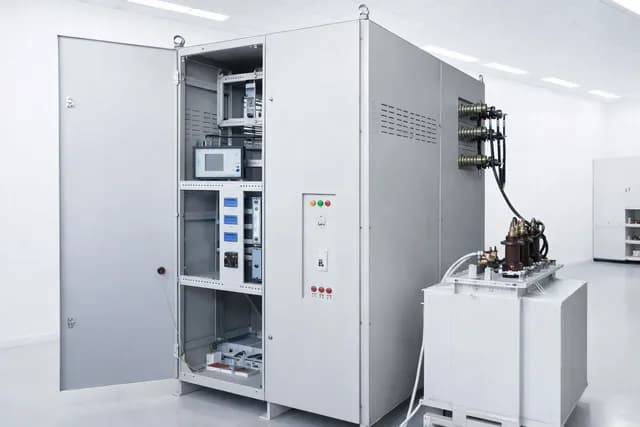

15. Комплексные стенды проверки трансформаторов КСПТ

    Раздел: Испытательное оборудование

    Комплексные стенды проверки трансформаторов КСПТ предназначены для приёмо-сдаточных испытаний силовых трансформаторов и трансформаторов тока при входном контроле и после ремонтных работ. Мощность испытуемых трансформаторов — до 6300 кВА, потребляемая мощность стенда — до 220 кВт.

    Потребляемая мощность

    от 0 до 220 кВт

    Мощность испытуемых трансформаторов

    от 25 до 6300 кВА

    Напряжение ВН/НН испытуемых трансформаторов

    6, 10, 20, 35 / 0,4 кВ

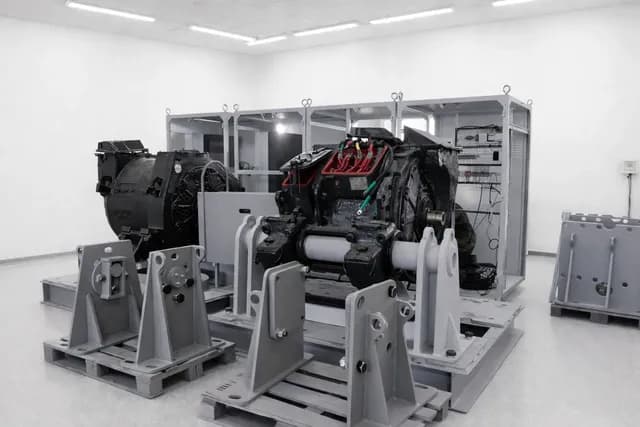

16. Комплексный стенд проверки электрических машин КСПЭМ ТЭД

    Раздел: Испытательное оборудование

    КСПЭМ ТЭД проводит приёмо-сдаточные испытания тяговых электродвигателей постоянного и пульсирующего тока и тяговых асинхронных двигателей мощностью до 1000 кВт, напряжением до 1,5 кВ. Управление автоматизированное, результаты сохраняются в базе данных и оформляются протоколом.

    Мощность испытуемых машин

    до 1000 кВт

    Напряжение испытуемых машин

    до 1,5 кВ

    Потребляемая мощность

    не более 200 кВт

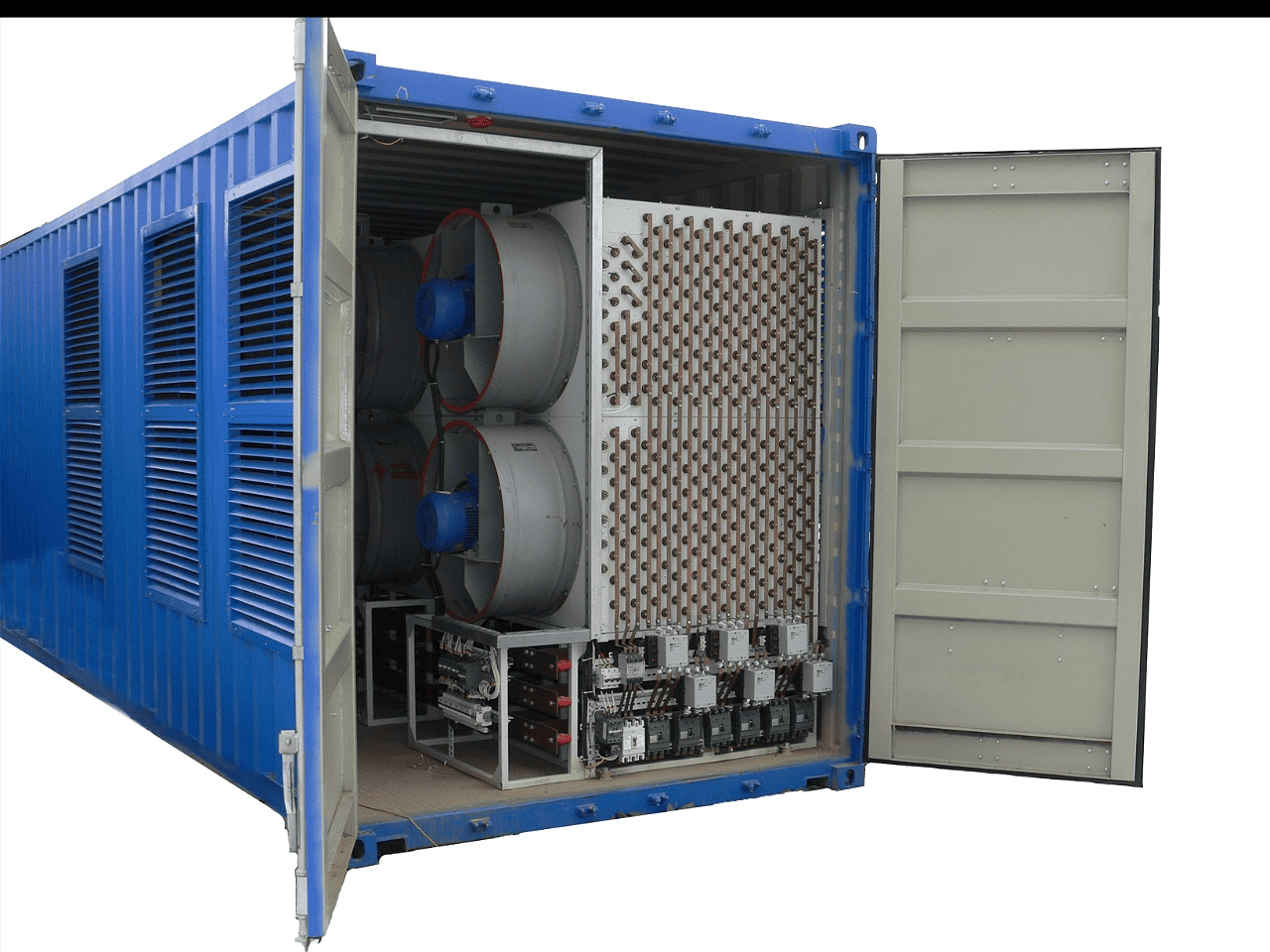

17. УНМ — универсальные нагрузочные модули

    Раздел: Нагрузочные устройства

    Трёхфазная резистивная нагрузка для испытаний генераторов, дизель-электростанций и другого электротехнического оборудования: 50–2000 кВт, ступенчатая регулировка.

    Тип оборудования

    Универсальный нагрузочный модуль, резистивная нагрузка

    Линейка исполнений

    50–2000 кВт

    Напряжение подключения

    400 В (2000 кВт — также 10,5 кВ)
